HY-W-DGN 多功能
电脑无梭多针绗缝机
多功能 | 自动调针 | 高端花型
更多

HY-W-DGN

电脑无梭多针绗缝机多功能

多功能 | 自动调针 | 高端花型






NO.1

功能
Detail Information
HY-W-DGN


用途:绗缝高级床垫、床上用品、居家装饰等各种各样花纹。


1】在具备多针绗缝机所有功能的基础上兼具单针绗缝功能;

2】比单针绗缝机有更高的产量,比多针绗缝机有更多的图案;

3】采用无梭绗缝机构,避免频繁更换底线,绗缝线迹更扎实;

4】针排和压板采用无凸轮的双摆臂运动机构,避免润滑油玷污布料的情况发生;

5】面、底线断线红外线检测自动停机,自动提针及数控调速;

6】通过 CE 认证的安全保护标准;

7】新一代电脑控制系统,绗缝精度高,绗缝过程中无需过多的参数调整或修改图案;

8】强大的花模组合及多次跨步功能,可在同一行的位置绗缝出各种不同的图案;

9】状态检测,机器的运行情况一目了然;






NO.2

参数
Parameter
HY-W-DGN


参数

HY-W-DGN

主机尺寸

4990×1650×2120mm(长宽高)

绗缝宽度

2450 mm

针 排 距

76.2,76.2,152.4( 6")

针 距

25.4 mm

X 行 程

535 mm

绗缝厚度

≤ 80mm(所有图案)

步 长

3~8 mm

生产速度

60~230 (米 / 小时)

车针型号

24/180、23/160、22/140、21/130

主轴转速

200~960(转 / 分钟)

功 率

7 KW

电 压

380V/50HZ / 220V/60HZ

全机重量

5500 KG


NO.3

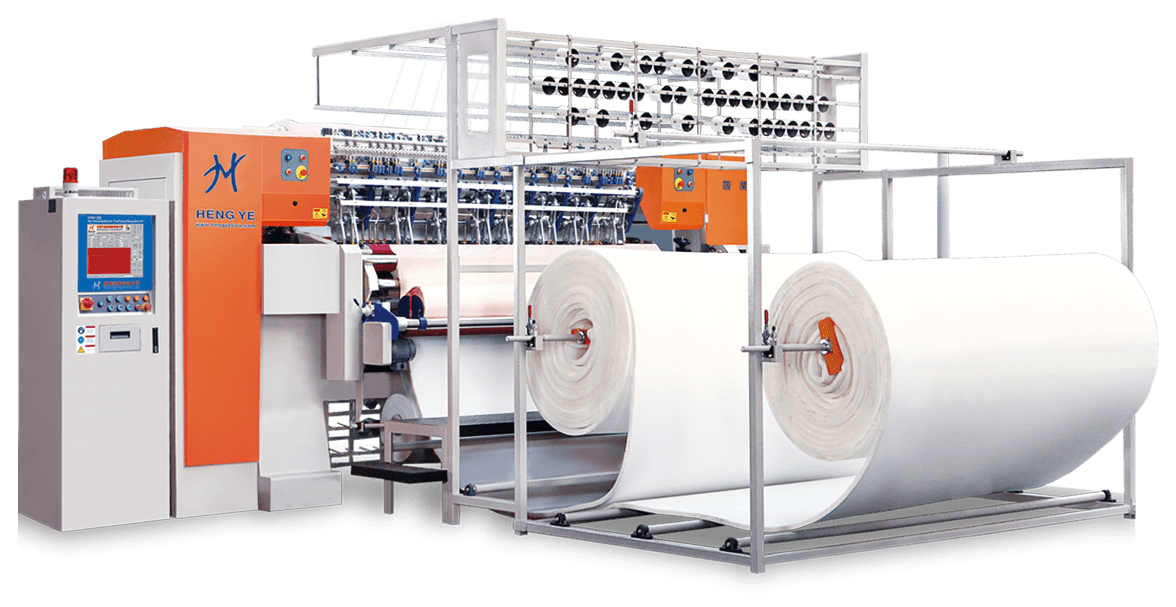

产品主机

Leading Brand

HY-W-DGN


NO.4

安装位置图
Installation Layout
HY-W-DGN


机型

HY-W-DGN

HY-W-SJS-3

HY-W-SJS

HY-W-SJ

HY-W-BSJ

HY-W-JH

A

4990

48004700479547954840
B212021002100205020502000
C287028202820280028002940
D569054005400546054605540
E500670500500
500350



NO.5

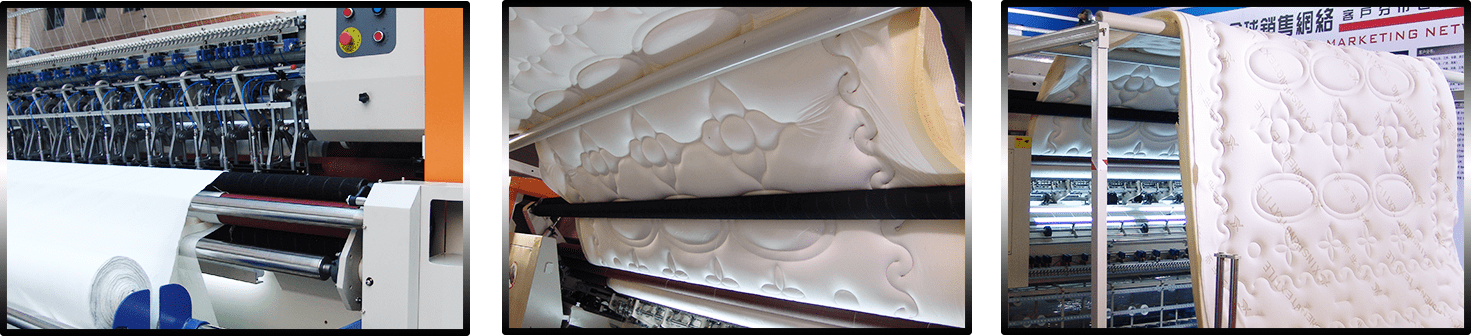

机械细节

Details

HY-W-DGN


NO.6

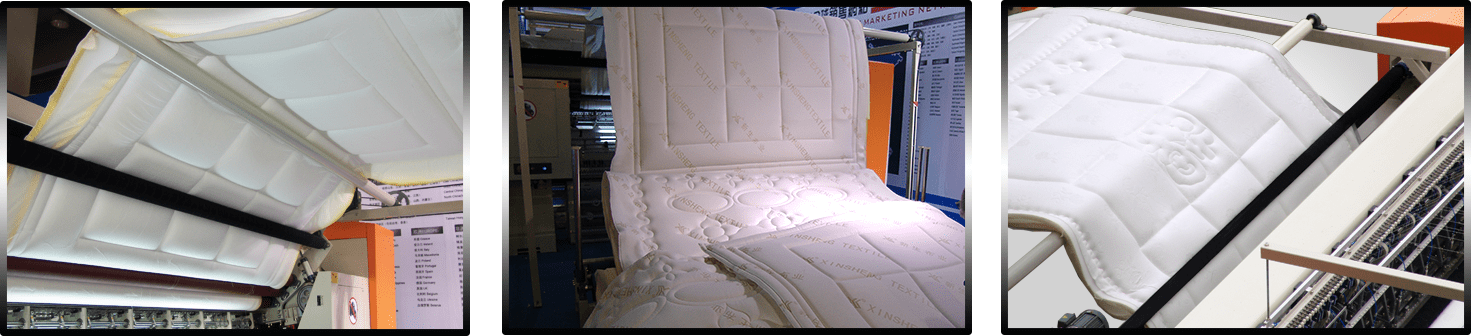

绗缝效果

Quilted Effect

HY-W-DGN




组合方案

Combination scheme



绗缝机 | 四边缝裁机 |裁剪机 |叠料机 | 卷布装置 ,可根据客户公司的需求推荐最合适您的绗缝组合方案!

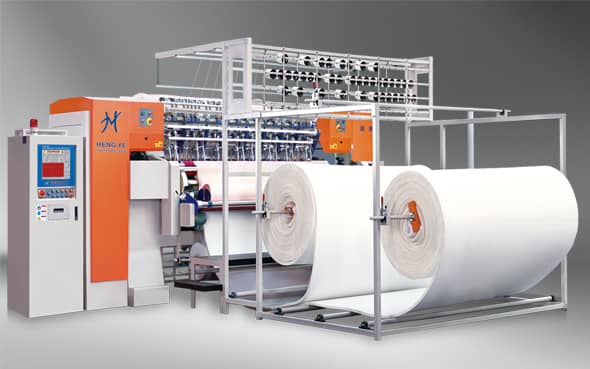

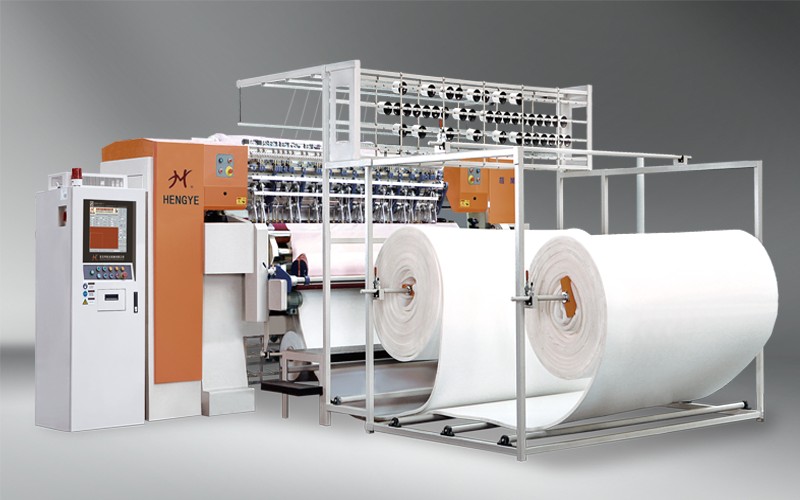

HY-W-DGN 绗缝机

HY-QG-3 裁剪机

HY-JB-1  卷布机
